Applications des Polygones

Le programme permet d'appliquer les applications suivants ou une chaîne d'entre eux à un polygone.

• Déplacement parallèle par dx vers x et par dy vers y
• Symétrie axiale avec l'axe a = (PQ)
• Symétrie ponctuelle au point Z
• Rotation autour du point Z avec angle de rotation α
• Transformation homothétique hors de Z avec le facteur k
• Cisaillement sur l'axe a = (PQ) d'angle α

Saisie du polygone:

Remplissez le tableau des coordonnées avec la touche Tab  ou Maj Tab  pour vous déplacer dans le tableau. La touche Entrée  termine la saisie des coordonnées. Avec le bouton de la barre d'outils, vous chargez les données d'un exemple de démonstration.

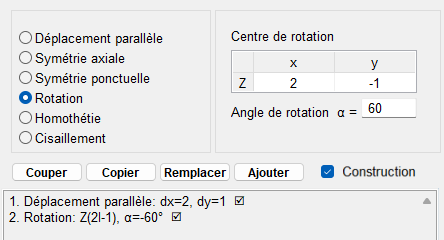

Définition des applications

Sélectionnez l'application souhaitée et entrez les paramètres requis.

Avec Ajouter  l'application et les paramètres sont entrés dans la liste des applications, avec Couper  il est à nouveau supprimé.

Modification de la liste des applications

Un clic de souris dans la liste d'applications marque une ligne. Un clic de souris dans l'espace libre après la dernière application supprime le marquage.

Couper

Supprime l'application sélectionnée de la liste et copie les paramètres aux masque de saisie approprié. Là, les paramètres peuvent être modifiés et réinsérés à tout moment.

Copier

Copie les paramètres aux masque de saisie approprié sans supprimer l'application de la liste.

Remplacer

Remplace la ligne marquée par les paramètres du masque de saisie.

Ajouter

Insère une nouvelle application avec les paramètres du masque de saisie devant la ligne marquée.


Si aucune ligne n'est sélectionnée, Couper , Copier  et Remplacer  se référer à l'application de la dernière ligne.
Avec Ajouter , la nouvelle application est ajoutée après la dernière ligne.
